Rígido (sólido) vs flexible (trenzado): qué cambia y por qué
Soy Stevenson, electricista con más de 10 años de experiencia (ex capataz de un equipo de 10 personas, formación Salesianos Don Bosco). Antes de elegir cable, conviene distinguir la construcción del conductor: el rígido es monoconductor sólido; el flexible está formado por múltiples hilos trenzados. Ambos pueden tener la misma sección (mm²) y transportar la misma corriente si están bien terminados; lo que cambia es cómo se comportan al instalarse y al conectarse.
Construcción y manejo: monoconductor vs multihilo; radio de curvatura y ciclos de flexión
| Aspecto | Cable rígido (sólido) | Cable flexible (multihilo/trenzado) |
|---|---|---|
| Estructura | Un solo hilo de cobre | Varios hilos finos trenzados |
| Manejo en tubo | Mantiene la forma, útil para tramos rectos y puentes | Entra fácil en curvas y espacios reducidos |
| Radio de curvatura | Mayor; evita dobleces cerradas | Menor; admite curvas más cerradas sin dañar hilos |
| Vibración/movimiento | No pensado para movimiento frecuente | Mejor en movimiento ocasional (p. ej., equipos que se retiran) |
| Presentación en borne | Entra “limpio” en atornillado | Conviene usar férula (puntera) para que los hilos no se abran |
Regla práctica
- Trazados con muchas curvas o poco espacio → flexible.
- Tramos rectos, derivaciones fijas o puentes en tablero → rígido.
Propiedades eléctricas y mecánicas: estabilidad, contacto y terminación
- Capacidad de corriente: a igualdad de sección (mm²) y aislamiento, es equivalente.
- Contacto eléctrico: lo crítico no es “rígido vs flexible”, sino cómo terminas el cable:
- En bornes atornillados, el rígido asienta bien directo. El flexible debe ir con férula para evitar hilos sueltos y garantizar una presión uniforme.
- En bornes de resorte/conexiones rápidas, revisa que el modelo admita flexible y la sección correspondiente.
- Estabilidad mecánica: el rígido tiene “memoria de forma” (no se mueve una vez colocado), ideal para orden en cuadros. El flexible tolera mejor pequeños desplazamientos y vibración ocasional sin transmitir esfuerzos al borne (si está bien ferulado).
- Calentamiento por mal contacto: cualquier conductor mal prensado (hilos abiertos, tornillo flojo) eleva la resistencia de contacto y calienta. Prioriza una terminación correcta sobre el tipo de cable.
Si tu instalación exige pasar por canaletas o tabiques con poco fondo, planifica también la caja y el espacio detrás del mecanismo para que la placa cierre al ras (guía opcional: Cajas eléctricas y embellecedores: medidas, profundidad y elección según muro).
Compatibilidad de bornes y terminaciones seguras – Productos relacionados
- Conectores de palanca para rígido y flexible
• WAGO 221 (p. ej., 221-413, 3 conductores).
• ¿Por qué sirve? Acepta conductores rígidos y flexibles (aprox. 24–12 AWG) y facilita empalmes limpios sin herramientas, útil cuando mezclas tipos de cable o necesitas desconectar/rearmar.
- WAGO 221-413 LEVER-NUTS – 3-Conductor Compact Splicing Connectors (Jug of 50)
- Works for solid, stranded, and fine-stranded conductors
- Easy-to-set-up design for convenient use
- Kit de punteras + prensadora para cable flexible
• Preciva Ferrule Crimping Tool Kit (crimpadora + surtido de punteras).
• ¿Por qué sirve? Al poner punteras en hilos flexibles, mejoras el agarre en bornes de tornillo y evitas que los filamentos se “despeinen” o se corten; queda una terminación firme, similar a un rígido.
- Complete Crimp Tool Kit – Every order comes with a crimping tool and 1200 insulated wiring terminals to support small DI…
- Crimping Tool Peculiarity – Durable and compact structure,for insulated and uninsulated connectors, the crimping area is…
- Self adjustable Crimper Plier Tool – According to the requirements of the terminal, it automatically adjusts itself to t…
Notas rápidas desde mi experiencia en terreno:
• Si el borne es de tornillo, el flexible con puntera funciona mejor que el cable pelado directo.
• Si vas a rearmar conexiones seguido (luminarias, pruebas), los WAGO 221 ahorran tiempo y errores.
• Esta información es orientativa; visita internet y revisa fuentes oficiales y fichas técnicas vigentes.
Borne atornillado (tornillo o jaula con tornillo)
Compatibilidad
- Cable rígido (sólido): entra directo; asienta bien bajo el tornillo.
- Cable flexible (trenzado): usa férula/puntera crimpada. Evita meterlo “pelado”: los hilos se abren, baja la presión de contacto y aparece calentamiento.
Buenas prácticas
- Pelado justo (sin cobre a la vista).
- Presenta el conductor recto, sin hilos sueltos ni “abanico”.
- Férula del calibre correcto (que no baile ni quede sobredimensionada).
- Aprieta al par recomendado por el fabricante; rechecá tras 10–15 min de funcionamiento (no debe haber calor en el borne).
Si vas a manipular, corta la energía y verifica ausencia de tensión, ver esta guía.

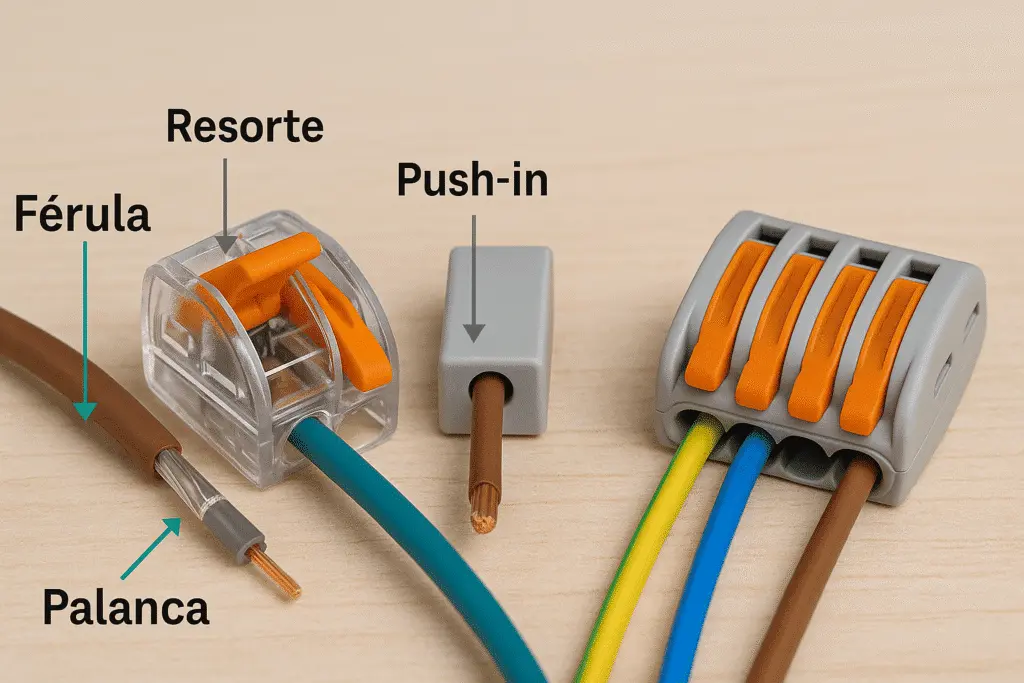

Borne de resorte / conexión rápida (tipo “cage clamp”, “push-in”, regletas rápidas)
Compatibilidad
- Muchos modelos admiten rígido directo y flexible con férula.
- Flexible sin férula: solo si el fabricante lo autoriza expresamente para ese borne y sección.
Límites de sección y uso
- Respeta la sección (mm²) indicada por el borne (mínimo–máximo).
- Uno o dos conductores por borne solo si el dispositivo lo permite; si no, usa una regleta o conector adicional para derivaciones.
Montaje correcto
- Corta el cable a escuadra; pelado limpio según la longitud que marca el borne.
- Inserta hasta el tope. Tira con suavidad para comprobar que quedó anclado.
- En conectores tipo palanca, baja la palanca a tope; en push-in, verifica que no haya rebote del conductor.
Terminales y punteras: cuándo usarlas
- Férula cilíndrica: estándar para trenzado en bornes atornillados o de resorte; mejora el contacto y evita hilos sueltos.
- Horquilla/ojal: se usan en tornillos con arandela (no en mecanismos residenciales comunes). Colócalas solo cuando el fabricante del equipo lo pida.
No hacer (errores típicos)
- Meter dos cables en un borne que solo admite uno.
- Usar flexible pelado en atornillado: se afloja con el tiempo.
- Pelar de más y dejar cobre expuesto fuera del borne.
- Doblar el conductor en “U” para “engordarlo”: falsea el apriete.
- Mezclar secciones en el mismo borne (uno fino y otro grueso) sin accesorio intermedio.
Checklist de terminación (1 minuto)
- Sección y tipo de conductor compatibles con el borne.
- Pelado a la longitud exacta; sin hilos cortados.
- Férula en todo trenzado (salvo autorización explícita del borne).
- Apriete firme / palanca a tope; tirón de comprobación.
- Revisar que no haya cobre visto ni aislamiento mordido.

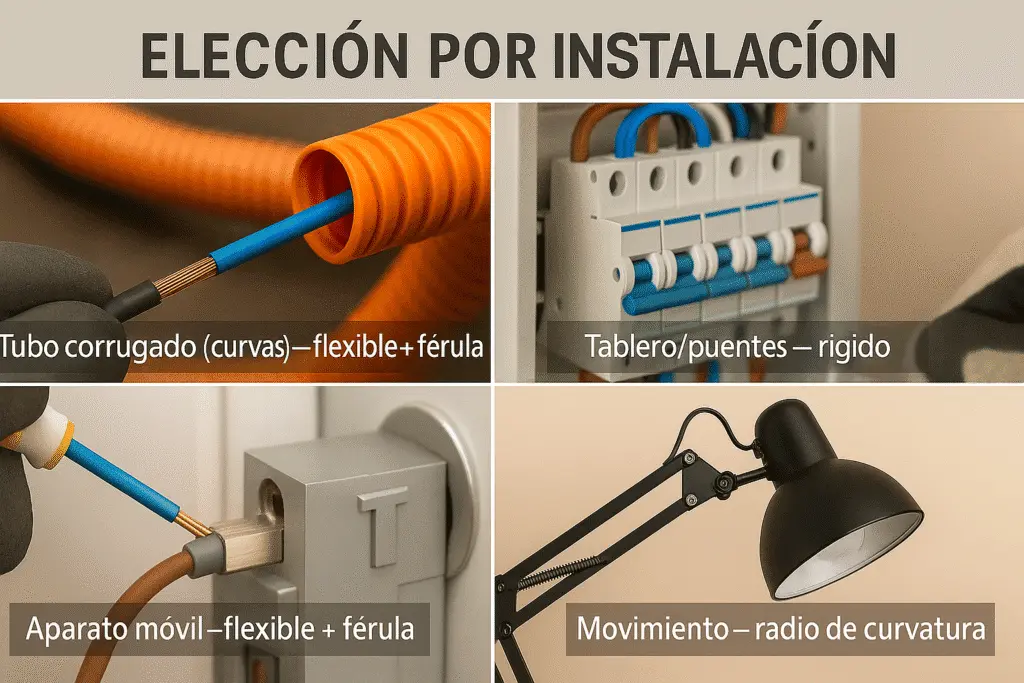

Elección por instalación: tubo corrugado, cuadros, aparatos y movimiento
Canalizaciones con curvas y espacios reducidos
- Flexible (trenzado) facilita pasar por tubos corrugados con varios codos o radios pequeños; requiere férula si termina en borne atornillado.
- Rígido (sólido) es viable en tramos con pocas curvas y radios amplios. Si notas que “salta” en el codo o se marca el aislamiento, el radio es demasiado cerrado: cambia el trazado o usa flexible.
- Buenas prácticas: tira guía pasacables, lubrica cuando haga falta y evita aplastar conductores detrás del mecanismo para que la placa cierre al ras (si te falta fondo, considera caja profunda).
Puentes en cuadros y derivaciones fijas
- Rígido mantiene la forma (memoria), ideal para puentes entre automáticos, peinado ordenado y derivaciones estables.
- Flexible también es válido en tableros si usas férulas y canales/pasacables; ofrece vibración y micro-movimiento más tolerables en equipos que se revisan a menudo.
- Claves: sección correcta, par de apriete en bornes, tirón de verificación y radio de curvatura sin quiebres.
Aparatos y cordones: dónde sí y dónde no usar flexible
- Sí: electrodomésticos, equipos móviles o que requieren retiro periódico (luminarias colgantes, equipos bajo mesada). El flexible reduce esfuerzos en la salida del aparato.
- Con condiciones: si el aparato termina en borne atornillado, el flexible debe ir con férula; sin férula, los hilos se abren y el contacto se afloja con el tiempo.
- Mejor rígido: en instalaciones fijas empotradas y derivaciones que no se mueven, especialmente cuando el fabricante del mecanismo solo admite sólido o flexible con férula.
Casos donde no usar cordones flexibles (o hacerlo solo con férula)
- Bornes atornillados de mecanismos/terminales donde el fabricante no autoriza flexible “pelado”.
- Derivaciones permanentes dentro de cajas empotradas sin protección de terminal (mejor rígido o flexible ferulado).
- Trazados con alta temperatura local que exijan aislamiento/materia específicos (elige el tipo de cable adecuado, no solo “flexible vs rígido”).
- Dos conductores en un borne que admite uno: usa regleta o conector intermedio en vez de “meter ambos”.
Tabla rápida de decisión
| Contexto | Recomendación principal | Observaciones de montaje |
|---|---|---|
| Tubo corrugado con varios codos | Flexible | Férula si termina en tornillo; cuida radio de curvatura |
| Tablero: puentes y peinado | Rígido | Orden estable, apriete correcto, rutas claras |
| Aparato móvil / mantenimiento frecuente | Flexible | Siempre férula en atornillados; alivio de tracción si aplica |
| Derivación fija en caja empotrada | Rígido (o flexible ferulado) | Evita empalmes aplastados; comprueba cierre de placa |
| Borne que solo admite sólido | Rígido | Respeta lo que indica el fabricante |
Para ampliar criterios de canalización y mantenimiento.
Preguntas frecuentes (hogar)
Depende del trazado y la terminación: en tubos con curvas y espacios justos, el flexible facilita el paso (con férula si acaba en tornillo). En tableros y derivaciones fijas, el rígido mantiene mejor la forma y el orden. A igualdad de sección (mm²) y aislamiento, ambos pueden llevar la misma corriente si están bien terminados.
El rígido es un solo hilo (sólido); el flexible son muchos hilos finos trenzados. El primero mantiene forma; el segundo admite curvas más cerradas y pequeños movimientos sin transmitir esfuerzos al borne (cuando va ferulado).
Sí, pero no en el mismo borne a menos que el dispositivo lo permita. Si necesitas unir ambos, usa una regleta/conector que admita el par de conductores o deriva a un borne adicional.
En bornes atornillados. Los hilos se abren, baja la presión de contacto y puede aparecer calentamiento. Solución: férula/puntera crimpada del calibre correcto.
Porque el flexible entró sin férula o con pelado excesivo. Crimpa férula adecuada, corta a escuadra y aprieta al par recomendado; verifica con un tirón suave.
Solo si el borne lo admite (lo indicará el fabricante). Si no, usa regleta/WAGO para derivar. Mezclar secciones distintas en un mismo borne está desaconsejado.
En longitudes típicas de vivienda, la diferencia es despreciable si eliges la sección adecuada y haces una terminación correcta. Mucho más importante: contacto firme y borne apropiado.
Puede “peinarse” bien si los radios son amplios; si el tubo es exigente, el flexible entra mejor (usa guía y lubricante cuando haga falta).
Sí, es lo habitual por la movilidad. Si el aparato termina en tornillos, termina el flexible con férula.
Sí, es lo habitual por la movilidad. Si el aparato termina en tornillos, termina el flexible con férula.
Reordena conductores dejando radio de curvatura y, si sigue justo, usa caja profunda o anillo de extensión para recuperar “cara”. Ver esta guía.
Checklist exprés antes de cerrar
- Tipo de borne compatible con tu conductor.
- Férula en todo flexible que acabe en tornillo/resorte.
- Pelado correcto, sin cobre a la vista.
- Apriete al par y tirón de verificación.
- Nada de dos cables en un borne si no está permitido.
